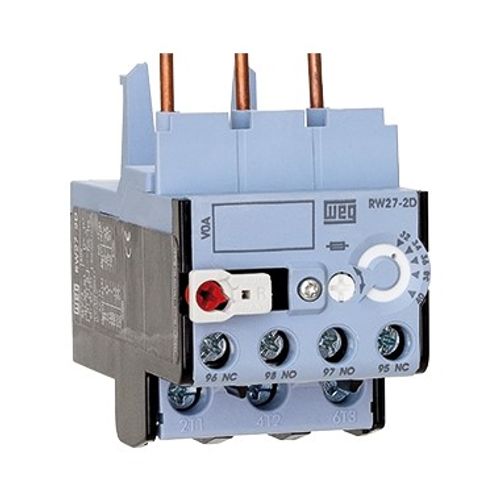

Rele Termico de Sobrecarga Weg RW27 de 1,8A a 2,8A para CWM

Rele Termico de Sobrecarga Weg RW27 de 1,8A a 2,8A para CWMO Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.INFORMAÇÕES TÉCNICASCódigo: 10452548Modelo: RW27Tensão Máxima de Operação dos Contatos Principais: 690VFaixa de Ajuste da Corrente de Operação: 1,8-2,8Acompativel com linha contator: CWM9-40Classe de Disparo Térmico (Recomendável):Classe 10 - motores com partidas de até 10 segundosSensibilidade Contra Falta de Fase:Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horasBotões de Configuração:O relé possui um botão de Reset e na mesma tecla 4 funções sendo:A - Função somente de rearme automático. A função stop/teste não é permitidaAUTO - Função de rearme automático e função stop/testeHAND - Função de rearme manual e função stop/testeH - Função somente de rearme manual. A função stop/teste não é permitidaTipo de Montagem: Montagem DiretaContatores Compatíveis Weg: CWB9 até CWB38Número de Contatos Principais: 3Número de Contatos Auxiliares:1NA – 1 contato normalmente aberto1NF – 1 contato normalmente fechadoGrau de proteção:Terminais Principais – IP10Contato Auxiliares – IP10Dimensões(mm): Largura - 45Altura - 71,5Profundidade - 83,5 APLICAÇÕES:Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
